NVIDIA RTX 5090D震撼登场：原生性能飙升30%，DLSS 4.0再创辉煌！

全新NVIDIA RTX 5090D问世，性能再攀高峰，DLSS 4.0引领未来！

　　 一、前言：主要规格几乎一刀未砍的RTX 5090D

　　 2025年1月23号，也就是今天，NVIDIARTX5090正式解禁！不过该显卡在内地市场无法购买到，我们收到的是RTX5090D版本，这也使得我们的首发评测相比国外同行迟了一天！

　　 尽管RTX5090D在各方面都对RTX4090D进行了全面的性能削减，但RTX5090D只是将AI算力从3352TOPS降低到2375TOPS，其他规格没有任何变化。这意味着它的游戏性能几乎与RTX5090相同。从中可以看出NVIDIA对内地游戏市场的重视程度。

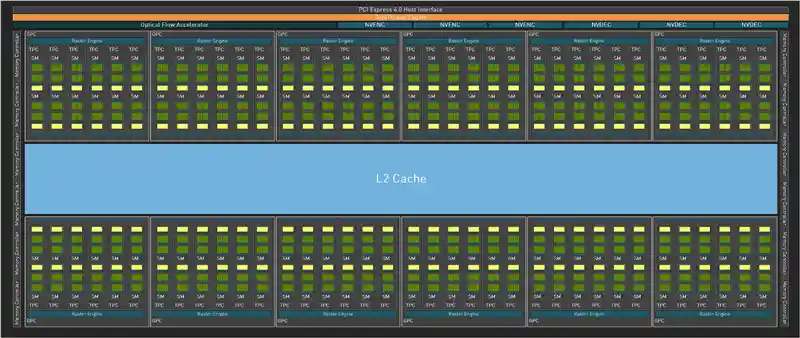

　　 AD102核心

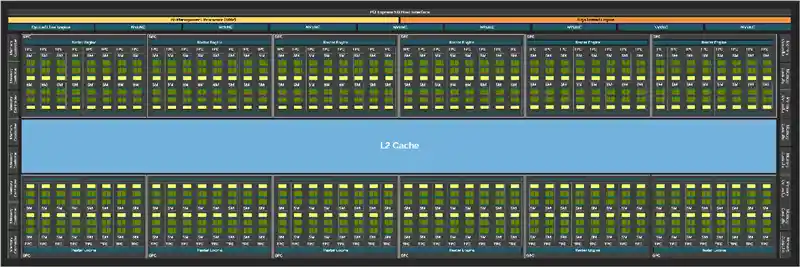

　　 GB202核心

　　 RTX5090采用GB202核心，可以看出它与前一代的AD102非常相似，两者都拥有12组GPC，每组GPC包含16个ROP，这意味着GB202与AD102的最大ROP单元数量相同，均为192个。

　　 AD102的每组GPC包含6组TPC、12组SM单元、1536个流处理器。而GB202则在每组GPC中增加了2组TPC，使得每组GPC包含8组TPC、16组SM单元、2048个流处理器，增幅达到了三分之一。 这种设计上的改进表明了技术的进步，使GPU在处理能力和效率上有了显著提升。从数字上看，GB202在各个层面都比AD102有所增强，特别是在流处理器数量上的大幅增加，这无疑会带来更强大的计算性能和更高的工作效率。对于依赖高性能计算的应用领域来说，GB202的推出无疑是一个令人振奋的消息。

　　 完整的GB202核心包含24576个CUDA核心（分为12组GPC、96组TPC、192组SM）、768个第五代TensorCore张量核心、192个第四代RTCore光追核心、768个纹理单元、192个ROP单元以及128MB二级缓存。这样的配置无疑让这款GPU在处理复杂的图形运算和深度学习任务时更加游刃有余，特别是针对光线追踪技术的支持，使得游戏和专业应用中的图像质量和性能得到了显著提升。此外，大量的CUDA核心和强大的张量核心也让它在高性能计算领域具有极大的潜力，未来可能在科研和工程计算方面展现出更大的价值。

　　 RTX5090在原有基础上进行了一些优化，配备11组GPC共计21760个流处理器、680个TensorCore、170个RTCore以及192个ROP单元，并且完整保留了128MB二级缓存。

　　 关于RTX5090D，推测可能是屏蔽了1/3的Tensor Core张量核心，其余参数保持不变。

　　 RTX 5090D参数规格如下：

　　 当然，仅仅是规格提升三分之一并不足以全面展示Blackwell架构的优势。该架构引入了多帧生成（MFG）技术和DLSS 4，这得益于其强大的28Gbps GDDR7显存以及512位显存位宽的支持。这些创新不仅提升了图像处理能力，还增强了对复杂Transformer模型的支持。 从目前来看，Blackwell架构的这些改进确实为高性能计算和图形渲染领域提供了新的动力。特别是多帧生成技术的应用，有望在游戏和专业软件中实现更流畅的体验。不过，新技术的普及往往伴随着一系列挑战，包括软件优化、成本控制以及生态系统建设等。未来能否充分发挥这些新特性的潜力，还有待观察。

　　 时间所限，对于Blackwell架构这里暂不多做介绍，感兴趣的读者可以参考这篇文章《Blackwell RTX50架构深度揭秘：AI神经网络渲染、DLSS4才是战未来！》。 在当今快速发展的科技领域，Blackwell架构的引入无疑为未来的图形处理技术开辟了新的道路。它不仅在性能上实现了显著提升，而且在人工智能神经网络渲染方面也展现了巨大的潜力。尤其是DLSS 4技术的应用，更是让人们对未来的图像处理能力充满期待。这一进步不仅仅是技术上的突破，更是对未来游戏和图形密集型应用体验的一次重大革新。随着这些新技术的发展，我们有理由相信，未来的视觉体验将会达到前所未有的高度。

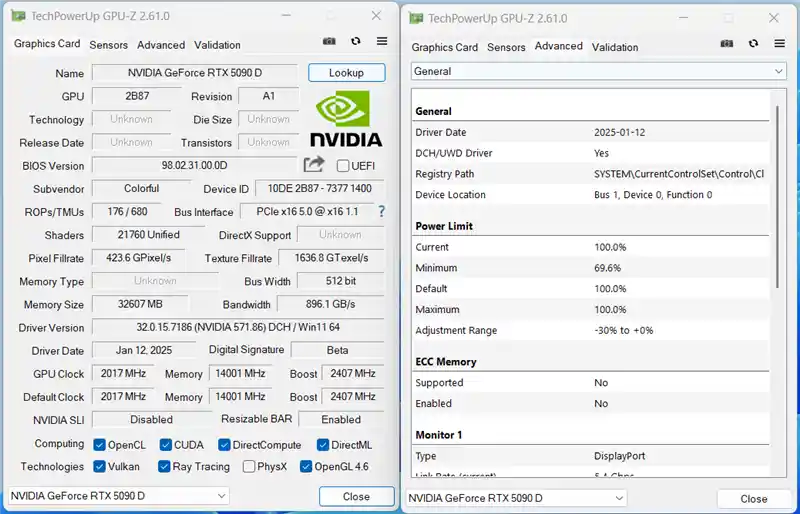

　　 七彩虹iGame RTX 5090D Advanced 32G GPU截图

　　 由于RTX 5090D没有公版，此次首发测试我们使用的是七彩虹iGame RTX 5090D Advanced 32GB。

　　 这款显卡具备一键超频功能，在出厂预设状态下，其参数与NVIDIA官方规格一致：575WTDP热设计功耗、2407MHz动态加速频率、28Gbps显存速度。
