索尼半导体发布全新面向工业设备的高速全局快门CMOS图像传感器，实现高效多像素处理

开启工业设备智能化新时代：索尼推出高速全局快门CMOS图像传感器

科技快讯中文站

　　 索尼半导体解决方案公司（简称SSS）即将推出一款专为工业设备设计的堆栈式CMOS图像传感器“IMX925”。这款传感器拥有高达394fps的高速处理能力以及大约2455万的有效像素，采用了背照式像素结构，并配备了全局快门功能。 这款新型传感器的推出无疑将进一步提升工业自动化领域的图像捕捉能力，尤其是在需要高速、高精度检测的应用场景中，如生产线上的质量控制和机器人视觉系统等。其高帧率和高像素密度的结合，意味着用户能够获得更加清晰、细腻且反应迅速的图像，这对于提高生产效率和产品质量具有重要意义。此外，背照式像素结构的使用也确保了在低光照条件下仍能保持优异的成像效果，从而扩大了其适用范围。总的来说，“IMX925”代表了工业级图像传感器技术的重要进步，有望推动相关行业的发展。

　　 IMX925采用了索尼自主研发的像素结构与Pregius STM全局快门技术，尽管体积紧凑，却能够提供低噪声和高质量的图像效果。该传感器还应用了新的电路设计，提升了像素读取和A/D转换的效率，使得处理速度相比现有型号大约提升了4倍，并且能效也提高了2倍以上。

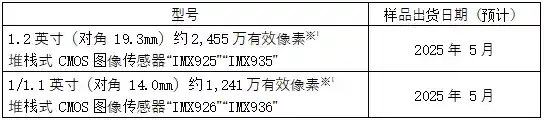

　　 除了“IMX925”，SSS还将推出三种不同规格和帧率的传感器，进一步扩充全局快门图像传感器的产品线，提升工业设备领域在识别和检测工作中的速度与精确度，从而助力提高该领域的生产效率。

　　 ※1:图像传感器的有效像素测定方法在数字摄影领域占据着至关重要的位置。随着技术的进步，如何准确地测量这些有效像素，不仅关系到图像质量的提升，还直接影响到摄影设备的市场竞争力。我认为，有效像素的测定不仅要考虑到像素的数量，更要注重像素的质量，比如色彩还原的准确性、低光环境下的表现等。此外，随着高分辨率需求的增加，传感器制造商需要不断优化其测定方法，以确保每一款新产品都能提供更加细腻、真实的图像效果。这不仅是对技术的挑战，也是对创新思维的考验。在当前的技术环境下，探索更高效、更精确的测定方法，对于推动整个行业向前发展具有重要意义。

　　 ※2:与我们公司现有的1.2英寸、有效像素约为2455万的CMOS图像传感器“IMX530”进行对比分析，可以发现当前市场上对于高像素与大尺寸感光元件的需求日益增长。这不仅反映了消费者对于图像质量的更高追求，同时也揭示了技术进步在推动产品迭代升级方面所发挥的重要作用。“IMX530”的推出无疑是一个里程碑，它不仅在像素上达到了一个新高度，而且在感光面积上也保持了良好的平衡，这对于提升整体拍摄体验具有重要意义。未来，随着技术的进一步发展，我们有理由期待更加出色的图像传感器问世，它们将更好地满足专业摄影师以及摄影爱好者的多样化需求。

　　 CMOS图像传感器“IMX925”

　　 随着工厂自动化水平的不断提升，工业设备对于能够在高速下捕捉高清晰度图像的机器视觉相机需求日益增加。SSS的全局快门CMOS图像传感器不仅具备无畸变拍摄运动物体的能力，还采用了索尼自研的背照式像素结构，拥有高感光度和高饱和容量等优秀的像素特性。目前，该技术已广泛应用于精密电子元件和其他关键部件的检测与识别工作。

　　 本产品的尺寸适配机器视觉相机中最普及的C卡口，有效像素约为2455万※1，并且通过更快的信号处理速度，实现了比现有产品更高的帧率。由此增加了单位时间内的拍摄次数，有助于缩短测量和检查工序的时间，同时提高能效。此外，本产品还有望应用于利用多个成像数据的高级检测，例如3D检查。

　　 ＜主要特点＞

　　 ■采用新型电路结构提高传感器驱动效率，实现高速成像和节能

　　 IMX925采用了创新的电路设计，显著提升了像素读取和A/D转换器的工作效率，从而优化了传感器的驱动性能。通过减少数据传输所需的时间，该技术实现了高速成像，读取帧率可达到394fps，大约是目前市场上的同类产品的四倍。与此同时，其功耗效率也达到了现有产品的两倍以上。这样的改进不仅使各种应用场景下的测量和检测流程更为高效节能，还大大节省了时间成本，从而进一步提升了整体生产效率。 这一进步体现了当前科技领域在提升图像传感器性能方面的持续努力和突破。IMX925的应用范围广泛，从工业自动化到高端摄影设备，都有可能从中受益。这不仅预示着未来电子产品将更加高效和环保，同时也为相关行业带来了新的发展机遇。随着技术的不断进步，我们有理由期待更多类似的创新成果，它们将进一步推动社会生产力的发展。

　　 凭借自主研发的独特像素结构与全局快门技术，该技术成功实现了设备的小型化同时保持了高精度成像的效果。 这样的技术创新不仅极大地推动了影像设备的小型化发展，还显著提升了图像捕捉的精准度。这标志着在成像技术领域取得了重要突破，对于需要高精度图像的应用场景，如工业检测、医疗成像以及无人机航拍等领域，都将带来革命性的变化。此外，这项技术的发展也预示着未来更多创新可能，为相关行业带来了新的发展机遇。

　　 IMX925采用了索尼自主开发的PregiusS全局快门技术。凭借背照式像素结构和堆栈式设计，在2.74µm的小型像素下实现了卓越的高灵敏度和高饱和容量。该传感器尺寸为1.2英寸，有效像素数约2445万，兼容C卡口，不仅减小了体积，还保持了高像素水平。此外，IMX925能够在不产生畸变的情况下捕捉快速移动的对象，这使得它在小型高分辨率成像的机器视觉应用中表现出色，尤其适用于需要灵活安装于设备或生产线中的场景。 这款传感器的设计体现了技术进步与实用性的完美结合，不仅满足了对图像质量有极高要求的专业领域需求，同时也推动了机器视觉技术的发展，特别是在空间受限但需高性能成像解决方案的应用场合。其全球快门技术和高灵敏度特性确保了即使在动态环境中也能获得清晰、准确的图像，这对于提升生产效率和产品质量控制具有重要意义。

　　 ■增加每个通道的数据传输量，助力提高多种摄像头的精度和速度

　　 本产品采用了自主研发的最大支持12.5Gbps/lane的嵌入式时钟方式SLVS-ECTM高速接口技术，能够以更少的数据通道实现高分辨率图像的传输，这不仅扩大了可选FPGA的范围，还显著提升了多种摄像头的工作精度与处理速度。 这一技术创新不仅展示了公司在高速数据传输领域的深厚积累，同时也为行业内的其他企业提供了新的发展思路。通过减少数据通道数量来提升图像质量，意味着在成本控制与性能优化之间找到了一个更好的平衡点，这对于推动整个行业向更高效率、更低能耗的方向发展具有重要意义。此外，这也预示着未来可能有更多的应用场景得以实现，特别是在对图像质量和传输速率有较高要求的领域，如自动驾驶、医疗成像等。

　　 ※3:在数据流中嵌入时钟信号以实现传输。这种方式无需管理各通道间延时差异，因此电路板设计更为简化，并且适用于高速传输。

　　 ＜相关链接＞

　　 “IMX925系列”产品页面：https://www.sony-semicon.com/cn/products/is/industry/gs/imx925-926.html

　　 全局快门技术：https://www.sony-semicon.com/cn/technology/industry/pregius.html

　　 高速接口SLVS-EC：https://www.sony-semicon.com/cn/technology/is/slvsec.html

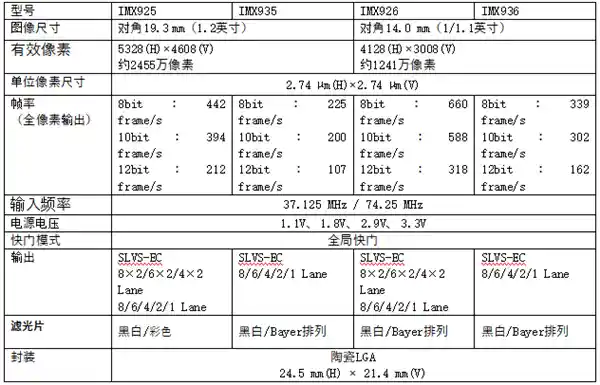

　　 ＜主要参数＞

　　 ※PregiusS、SLVS-EC及其标识均为索尼集团或其相关公司所持有的注册商标或普通商标。 看法：这一声明强调了索尼公司在其技术和产品标识上的知识产权保护力度，这对于维护品牌形象和防止市场混淆具有重要意义。在当前高度竞争的技术市场上，明确的商标权界定有助于企业巩固其市场地位，并保护消费者免受假冒伪劣产品的侵害。同时，这也提醒其他企业在使用类似技术或标识时需谨慎，避免侵权行为的发生。
