三星计划2025年底实现HBM4内存量产，技术突破引领行业创新

三星率先突破HBM4内存技术，引领下一代存储革命

　　 1月6日报道称，三星DS部门的存储业务部近期成功完成了HBM4内存的逻辑芯片设计。同时，该公司的Foundry业务部也已依据此设计，使用4nm工艺进行了试生产。

　　 HBM，高带宽内存，由于其出色的性能，在高性能计算（HPC）、人工智能（AI）以及图形处理（GPU）等领域扮演着至关重要的角色。

　　 据知情人士透露，运行时发热一直是制约HBM发展的主要障碍，而在整个堆栈结构中，逻辑芯片更是发热的“重灾区”。因此，采用先进的制程技术对于提升HBM4的能效与性能表现至关重要。

　　 在制造方面，三星不仅利用自家4nm技术制造逻辑芯片，还引入了10nm制程来生产DRAM，以打造更为出色的HBM4产品。

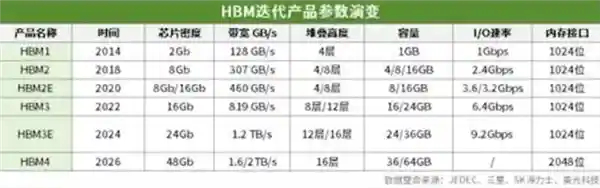

　　 从行业数据来看，HBM4标准支持高达2048位的接口和6.4GT/s的数据传输速率。与HBM3E相比，HBM4的单个堆栈带宽已飙升至1.6TB/s，这一显著的提升使得内存系统的数据吞吐能力大幅增强。在当前技术飞速发展的背景下，HBM4标准的推出无疑为人工智能、深度学习、大数据处理以及高性能计算等领域提供了强有力的支持。尤其在面对日益增长的数据处理需求时，HBM4的高带宽特性显得尤为重要，它不仅能够大幅提升系统的整体性能，还为未来的创新应用预留了充足的空间。这标志着存储技术正在向着更高效率、更大容量的方向迈进，也为相关产业的发展注入了新的动力。

　　 目前，三星的HBM4研发工作正在按计划顺利进行，预计将在2025年下半年实现量产。这一进展不仅体现了三星在高端存储技术领域的持续投入与创新，也预示着未来数据中心和高性能计算领域将迎来新的突破。随着人工智能和大数据应用的日益增长，高带宽内存（HBM）的需求也在不断增加。三星此次推出的HBM4无疑将为相关行业提供更为强大的支持，进一步推动科技的发展。
